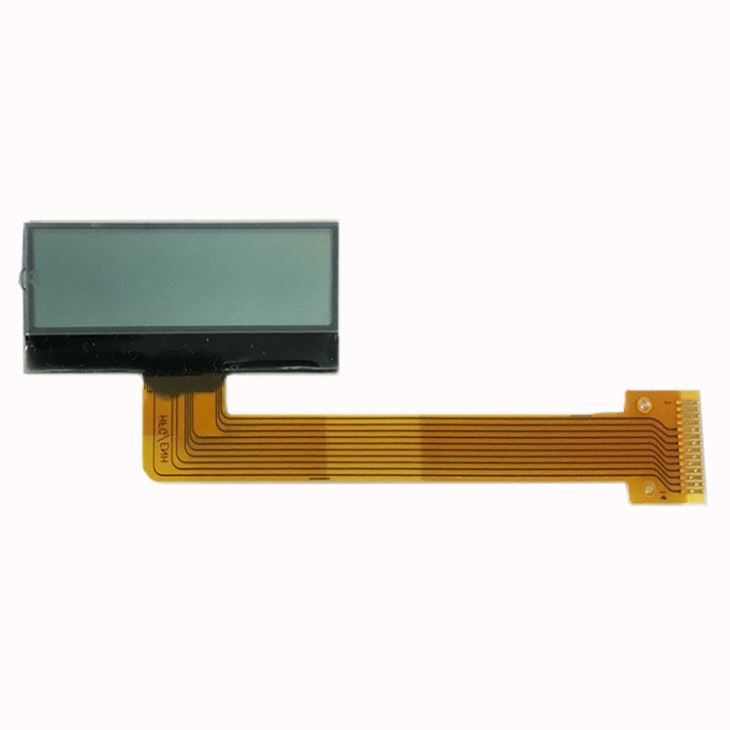

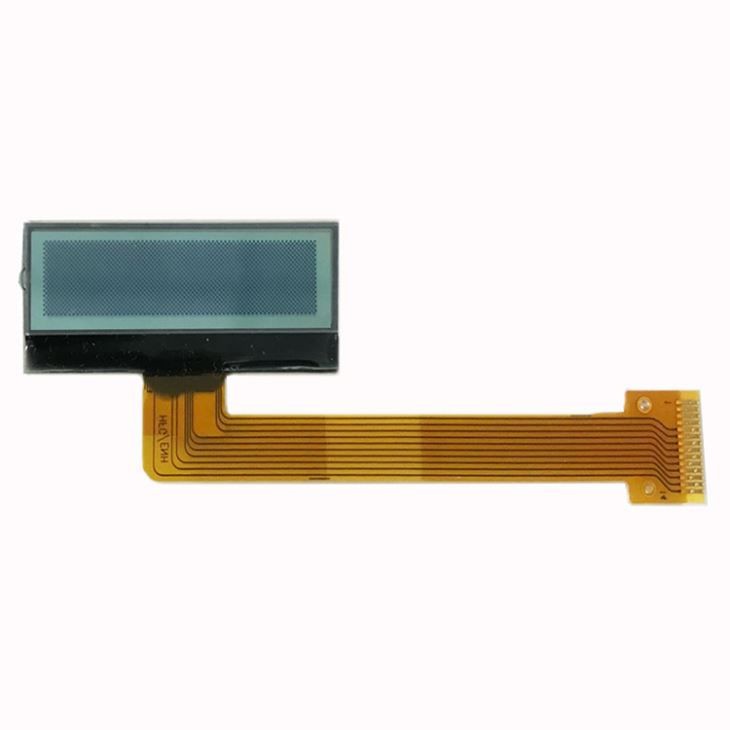

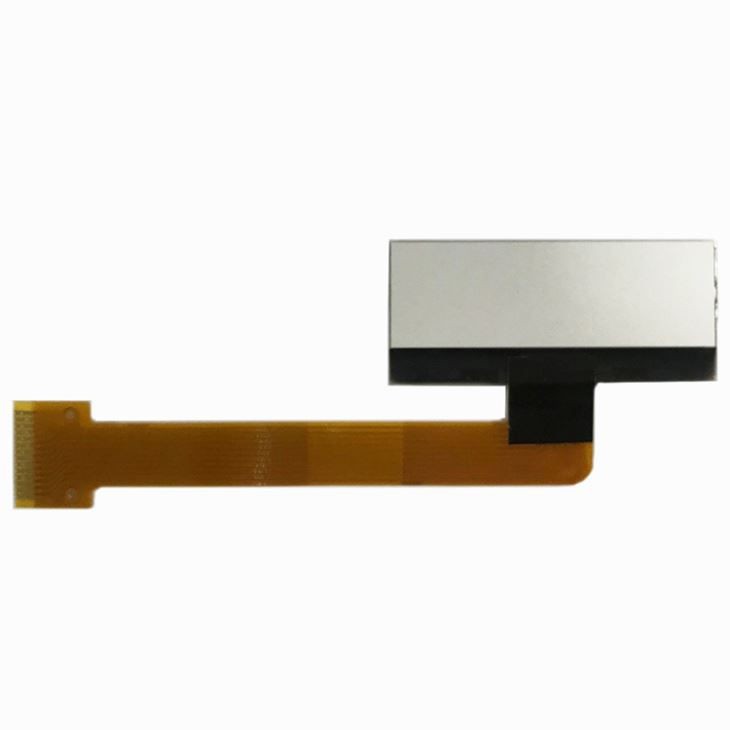

โมดูลแสดงผลกราฟิก LCD ขนาดเล็ก
สำหรับจอ LCD ทั้งหมดของเรา วิศวกรออกแบบของเราได้รวบรวมเอกสารข้อมูลตัวควบคุม LCD จำนวนมากในขณะที่ตรวจสอบตัวควบคุมการแสดงผลและชิปเซ็ตต่างๆ เราได้เพิ่มไว้ที่นี่เพื่อให้คุณสามารถทำงานกับคอนโทรลเลอร์และชิปเซ็ตต่างๆ เหล่านี้ได้ง่ายขึ้น
- การแนะนำสินค้า
รายละเอียดสินค้า
สำหรับจอ LCD ทั้งหมดของเรา วิศวกรออกแบบของเราได้รวบรวมเอกสารข้อมูลตัวควบคุม LCD จำนวนมากในขณะที่ตรวจสอบตัวควบคุมการแสดงผลและชิปเซ็ตต่างๆ เราได้เพิ่มไว้ที่นี่เพื่อให้คุณสามารถทำงานกับคอนโทรลเลอร์และชิปเซ็ตต่างๆ เหล่านี้ได้ง่ายขึ้น แผ่นข้อมูล LCD เหล่านี้ไม่ได้สร้างหรือดูแลโดย Crystalfontz พวกมันมีให้อย่างง่ายๆ "ตามที่เป็น" สำหรับการใช้งานของคุณ
ข้อมูลจำเพาะ
จอ LCD กราฟิกขนาดเล็ก | |

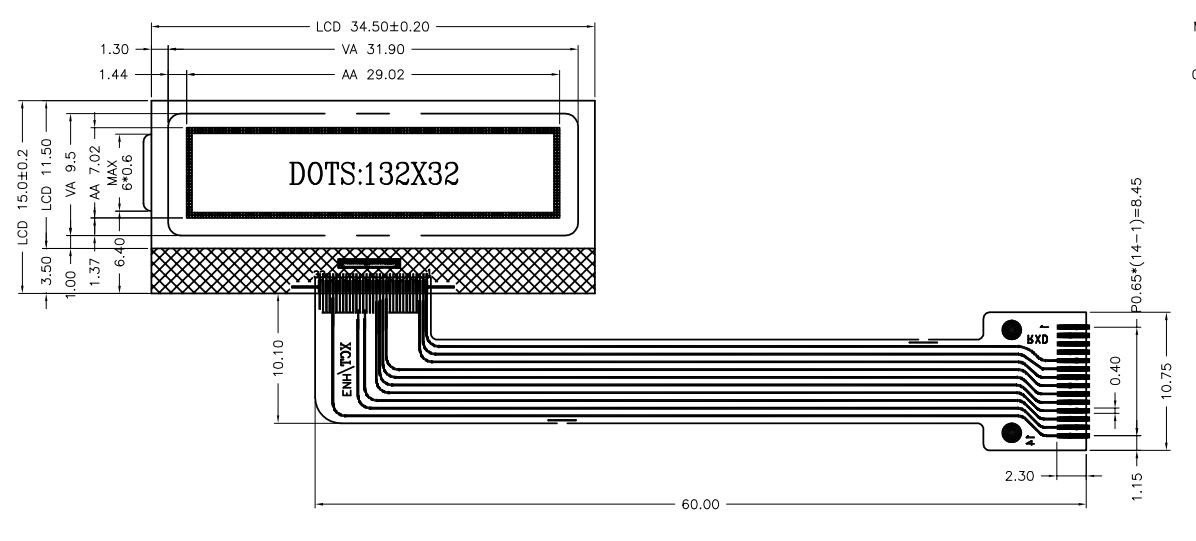

ขนาดเค้าร่าง | 34.5x15 มม. |
ดูพื้นที่ | 31.9x9.5 มม. |
พื้นที่ใช้งาน | 29.02x7.02 มม. |
ความละเอียดในการแสดงผล | 132x32 |
โหมดการแสดงผล | FSTN/สะท้อนแสง/บวก |
มุมมอง | 12:00 |
วิธีการขับ | หน้าที่ 1/32, 1/6 อคติ |
VOP | 6.2V |
VDD | 3.0V |
สูงสุด | -10 - บวก 60 |
TST | -20- บวก 70 |
ตัวเชื่อมต่อ | COG บวก FPC |
IC ไดรเวอร์ | ST7567 (หรือ IC อื่นที่เข้ากันได้) |
ได้มาตรฐาน RoHS | ใช่ |
1. โหมดการแสดงผล: FSTN / สะท้อนแสง / บวก
2. มุมมอง: 12 0'นาฬิกา
3. วิธีการขับเคลื่อน: 1/32 หน้าที่ 1/6 อคติ, Vop=6.2V (ตัวอย่างลูกค้า), Vdd=3.0V.
4. ด้านบน: -10 องศา ~ บวก 60 องศา , Tst: -20 องศา ~ บวก 70 องศา
5. ตัวเชื่อมต่อ: COG plus FPC
6. ไดรฟ์ IC: ST7567 (หรือ IC ที่เข้ากันได้อื่น ๆ )
7. เป็นไปตามข้อกำหนด RoHS: ใช่
คำถามที่พบบ่อย
1. คุณสามารถจัดเตรียมภาพวาดและขั้นตอนที่เกี่ยวข้องได้หรือไม่?
ตอบ: เราสามารถจัดเตรียมภาพวาดและขั้นตอนให้ลูกค้ายืนยันได้
2. คุณจัดการคุณภาพผลิตภัณฑ์อย่างไร?
A: ผลิตภัณฑ์ผ่านการอบ การเสื่อมสภาพ การวัดทางไฟฟ้า และขั้นตอนการทดสอบอื่นๆ
3. มีสินค้าในสต็อกหรือไม่? วงจรการผลิตนานแค่ไหน?
A: ผลิตภัณฑ์บางอย่างอยู่ในสต็อก, การผลิตชุดเล็กเป็นเวลา 1 สัปดาห์, การผลิตจำนวนมากเป็นเวลา 2 สัปดาห์
