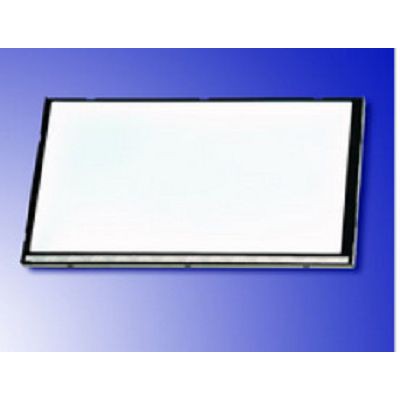

ไฟแบ็คไลท์ LED สีขาวสำหรับอุปกรณ์

โดยทั่วไปแล้ว แสงพื้นหลัง LED สีขาวสำหรับอุปกรณ์จะประกอบด้วยส่วนประกอบหลักหลายประการ ซึ่งแต่ละส่วนประกอบทำจากวัสดุเฉพาะที่ออกแบบมาเพื่อใช้ในการส่องสว่างหน้าจอ LCD (จอแสดงผลคริสตัลเหลว) วัสดุหลักที่ใช้ใน LED Backlight สีขาวสำหรับอุปกรณ์ได้แก่

ไดโอดเปล่งแสง (LED):สิ่งเหล่านี้คือองค์ประกอบหลักที่สร้างแสงสว่าง LED ทำจากวัสดุเซมิคอนดักเตอร์ เช่น แกลเลียมอาร์เซไนด์ (GaAs), แกลเลียมฟอสไฟด์ (GaP), อินเดียมแกลเลียมไนไตรด์ (InGaN) หรืออะลูมิเนียมแกลเลียมอินเดียมฟอสไฟด์ (AlGaInP) วัสดุเซมิคอนดักเตอร์ที่แตกต่างกันจะปล่อยแสงที่ความยาวคลื่นต่างกันซึ่งสอดคล้องกับสีที่ต่างกัน

พื้นผิว:ชิป LED ติดตั้งอยู่บนพื้นผิว ซึ่งมักทำจากเซรามิกหรือโลหะ ซึ่งให้การสนับสนุนด้านโครงสร้างและช่วยกระจายความร้อนที่เกิดจาก LED

การเคลือบสารเรืองแสง:สำหรับไฟ LED สีขาว โดยทั่วไปไฟ LED สีน้ำเงินหรืออัลตราไวโอเลตจะถูกเคลือบด้วยวัสดุฟอสเฟอร์สีเหลือง เช่น อิตเทรียมอะลูมิเนียมโกเมน (YAG) เพื่อแปลงส่วนหนึ่งของแสงที่ปล่อยออกมาให้เป็นแสงสีเหลือง ทำให้เกิดแสงสีขาวเมื่อรวมกับแสงสีน้ำเงินดั้งเดิม

ถ้วยสะท้อนแสง:สิ่งเหล่านี้ทำจากวัสดุสะท้อนแสง เช่น เงินหรืออะลูมิเนียม และใช้เพื่อโฟกัสและกำหนดทิศทางแสงที่ปล่อยออกมาจาก LED ออกไปทางหน้าจอ LCD

แผ่นนำแสง (LGP):โดยทั่วไปแล้วจะทำจากอะคริลิกหรือโพลีเอทิลีนเทเรฟทาเลต (PET) LGP ได้รับการออกแบบมาเพื่อให้แสงจาก LED ไปยังขอบของจอแสดงผล โดยที่แสงจะสะท้อนจากตัวสะท้อนแสงและส่องกลับไปยังหน้าจอ

กรอบและกรอบ:ทำจากพลาสติกหรือโลหะ ชิ้นส่วนเหล่านี้จะยึดยูนิตแบ็คไลท์ทั้งหมดให้เข้าที่ และทำหน้าที่เป็นเกราะป้องกันรอบๆ ขอบของจอแสดงผล

แสงพื้นหลัง LED สีขาวสำหรับอุปกรณ์เป็นแหล่งกำเนิดแสงที่จ่ายให้กับแผง LCD โดยส่วนใหญ่ประกอบด้วยแหล่งกำเนิดแสง แผ่นนำแสง ฟิล์มกรองแสง กรอบพลาสติก ฯลฯ แสงพื้นหลัง LED สีขาวสำหรับอุปกรณ์ควรมีลักษณะของความสว่างสูง อายุการใช้งานยาวนาน และให้แสงสว่างสม่ำเสมอ ปัจจุบัน LED Backlight สีขาวสำหรับอุปกรณ์มีอยู่ 3 ประเภทหลัก ได้แก่ EL, CCFL และ LED แบ่งออกเป็นประเภทไฟขอบและไฟตรงตามตำแหน่งการกระจายของแหล่งกำเนิดแสง เนื่องจากโมดูล LCD ยังคงพัฒนาไปสู่อุปกรณ์ที่สว่างขึ้น เบากว่า และบางลง ไฟ LED Backlight สีขาวสำหรับอุปกรณ์สำหรับโทรศัพท์มือถือจึงกลายเป็นกระแสหลักของโทรศัพท์มือถือไฟ LED แสงพื้นหลังสีขาวสำหรับการพัฒนาอุปกรณ์
เนื่องจากโมดูลแบบตรงมีความหนากว่าและไม่สอดคล้องกับแนวโน้มที่จะมีน้ำหนักเบา บาง และสั้น ปัจจุบันโมดูลเหล่านี้ส่วนใหญ่จะเป็นแบบไฟด้านข้าง ฟังก์ชั่นของแผ่นนำแสงคือการชี้ทิศทางการกระเจิงของแสงเพื่อปรับปรุงความสว่างของแผงและรับประกันความสม่ำเสมอของความสว่างของแผง คุณภาพของแผ่นนำแสงมีผลกระทบอย่างมากต่อแสงพื้นหลัง LED สีขาวสำหรับแผ่นอุปกรณ์ ซึ่งเป็นหนึ่งในเทคโนโลยีที่สำคัญของแสงพื้นหลัง LED สีขาวสำหรับแผ่นอุปกรณ์ แผ่นนำแสงใช้วิธีการฉีดขึ้นรูปเพื่อกดอะคริลิกลงในแผ่นที่มีพื้นผิวเรียบ จากนั้นใช้วัสดุสะท้อนแสงสูงและไม่ดูดซับแสงเพื่อพิมพ์จุดกระจายบนพื้นผิวด้านล่างของแผ่นนำแสงโดยการพิมพ์สกรีน แหล่งกำเนิดแสงจะอยู่ที่ด้านข้างของแผ่นนำแสง
จากด้านข้าง แสงที่ปล่อยออกมาจะสะท้อนไปยังปลายอีกด้าน เมื่อแสงตกถึงจุดกระจายแสงที่สะท้อนจะกระจายไปทุกมุมแล้วเปล่งออกมาจากด้านหน้าของแผ่นนำแสงโดยใช้จุดกระจายที่มีความหนาแน่นและขนาดต่างกัน สามารถทำให้แผ่นนำแสงส่องสม่ำเสมอได้ วัตถุประสงค์ของแผ่นสะท้อนแสงคือการสะท้อนแสงที่ด้านล่างกลับเข้าไปในแผ่นนำแสงเพื่อปรับปรุงประสิทธิภาพการใช้แสง แผ่นนำแสงสามารถแบ่งออกเป็นประเภทพิมพ์และไม่พิมพ์ตามขั้นตอนกระบวนการที่แตกต่างกัน
ชนิดพิมพ์ใช้วัสดุที่มีการสะท้อนแสงสูงและไม่ดูดซับแสงบนแผ่นอะครีลิค และพิมพ์สกรีนเป็นรูปทรงกลมหรือสี่เหลี่ยมที่ด้านล่างของแผ่นนำแสงโดยการพิมพ์สกรีน จุดแพร่กระจาย ประเภทที่ไม่พิมพ์จะใช้แม่พิมพ์ที่มีความแม่นยำในการฉีดวัสดุที่เป็นเม็ดเล็กๆ จำนวนเล็กน้อยซึ่งมีดัชนีการหักเหของแสงที่แตกต่างกันลงในวัสดุอะคริลิกในระหว่างการฉีดขึ้นรูปของแผ่นนำแสงเพื่อสร้างปุ่มเล็กๆ ที่อัดแน่นโดยตรง ซึ่งทำหน้าที่เหมือนจุด ในปัจจุบัน ผู้ผลิตในประเทศส่วนใหญ่ยังคงใช้แผ่นนำแสงที่พิมพ์ไว้เป็นส่วนประกอบนำแสง
แผ่นนำแสงที่พิมพ์ออกมามีข้อดีคือต้นทุนการพัฒนาต่ำและการผลิตที่รวดเร็ว ในขณะที่แผ่นนำแสงที่ไม่ได้พิมพ์นั้นมีความยากทางเทคนิคมากกว่า แต่มีประสิทธิภาพด้านความสว่างเป็นเลิศ เทคโนโลยีการพัฒนาแม่พิมพ์เป็นจุดคอขวด นอกจากนี้ตามรูปร่างยังสามารถแบ่งออกเป็นแผ่นแบนและแผ่นรูปลิ่ม จอแบนส่วนใหญ่จะใช้ในจอภาพ และบอร์ดรูปลิ่มส่วนใหญ่จะใช้ในคอมพิวเตอร์โน้ตบุ๊ก สำหรับวัตถุประสงค์หลักของแผ่นกระจายแสงนั้นคือการปรับปรุงความสว่างของด้านหน้าผลิตภัณฑ์ สามารถทำให้การกระจายแสงมีความสม่ำเสมอมากขึ้น จึงไม่สามารถมองเห็นเงาของจุดสะท้อนจากด้านหน้าได้ นอกจากนี้ เนื่องจากทิศทางของแสงหลังจากที่ปล่อยออกจากแผ่นกระจายแสงนั้นแย่มาก จึงต้องใช้แผ่นปริซึม (ฟิล์มกรองแสง) เพื่อแก้ไขทิศทางของแสงเพื่อให้ได้ผลจากการควบแน่นของแสงและปรับปรุงความสว่างของแสง ข้างหน้า.
