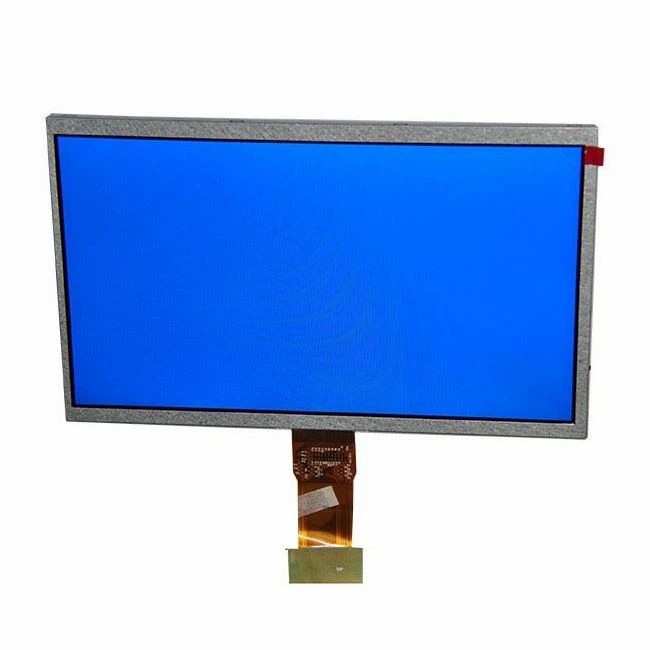

หน้าจอ TFT Square ขนาด 10.1 นิ้ว
หน้าจอ TFT Square ขนาด 10.1 นิ้วย่อมาจาก "Liquid Crystal Display" แม้ว่าหน้าจอ TFT Square ขนาด 10.1 นิ้วจะมีการกำหนดค่าที่แตกต่างกันหลายประการ แต่ส่วนใหญ่ได้รับการออกแบบในลักษณะพื้นฐานเดียวกัน พวกมันทำจากกระจกโพลาไรซ์สองชิ้นหรือที่เรียกว่าพื้นผิว ซึ่งมีวัสดุคริสตัลเหลวอยู่ระหว่างพวกมัน
- การแนะนำสินค้า
เซินเจิ้น Hongrui Optoelectronic Technology Co., Ltd., จอแสดงผล LCD ระดับมืออาชีพ, โมดูล LCM LCD, แหล่งแสงพื้นหลัง LED, การพัฒนาการออกแบบหน้าจอสัมผัส TP, การผลิต ด้วยกลุ่มบุคลากรด้านวิศวกรรมและเทคนิคคุณภาพสูงที่มีประสบการณ์ เพื่อมอบผลิตภัณฑ์และบริการที่มีคุณภาพให้กับคุณ
บริษัทเป็นผู้นำผลิตภัณฑ์ TN, HTN, STN, VA, TFT ระดับกลางและสูง ในเวลาเดียวกัน เราจำหน่ายผลิตภัณฑ์เจาะ มุมเจียร และผลิตภัณฑ์กระบวนการพิเศษอื่นๆ ซึ่งรองรับ LCM, HEAT SEAL ผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายในเทอร์มินัลการสื่อสาร (สมาร์ทโฟน คอมพิวเตอร์แท็บเล็ต ฯลฯ) เครื่องใช้ในครัวเรือน อิเล็กทรอนิกส์ยานยนต์ ผลิตภัณฑ์ดิจิทัล และอุตสาหกรรมอื่น ๆ และมีการส่งออกไปยังฮ่องกง ไต้หวัน ยุโรป อเมริกา ญี่ปุ่น และเกาหลีใต้ และ ภูมิภาคและประเทศอื่นๆ
ทำไมถึงเลือกพวกเรา
การขนส่งที่รวดเร็ว
เราร่วมมือกับบริษัทขนส่งทางทะเล อากาศ และโลจิสติกส์มืออาชีพ เพื่อมอบโซลูชั่นการขนส่งที่ดีที่สุดให้กับคุณ
คุณภาพสูง
ผลิตภัณฑ์เป็นเลิศและมีการประมวลผลรายละเอียดอย่างรอบคอบ วัตถุดิบทุกชิ้นได้รับการควบคุมอย่างเข้มงวด
ทีมงานมืออาชีพ
สมาชิกในทีมมีทักษะสูงและเชี่ยวชาญในบทบาทของตน และมีการศึกษา การฝึกอบรม และประสบการณ์ที่จำเป็นเพื่อให้เป็นเลิศในงานของตน
บริการดี
บริการลูกค้าเพื่อให้คุณตอบคำถาม ตามความต้องการของคุณเพื่อมอบโซลูชันที่ปรับแต่ง ใบเสนอราคา และการติดตามลอจิสติกส์
หน้าจอ TFT Square ขนาด 10.1 นิ้วย่อมาจาก "Liquid Crystal Display" แม้ว่าหน้าจอ TFT Square ขนาด 10.1 นิ้วจะมีการกำหนดค่าที่แตกต่างกันหลายประการ แต่ส่วนใหญ่ได้รับการออกแบบในลักษณะพื้นฐานเดียวกัน พวกมันทำจากกระจกโพลาไรซ์สองชิ้นหรือที่เรียกว่าพื้นผิว ซึ่งมีวัสดุคริสตัลเหลวอยู่ระหว่างพวกมัน แสงพื้นหลังจะสร้างแสงที่ส่องผ่านวัสดุพิมพ์แรก ในเวลาเดียวกัน กระแสไฟฟ้าทำให้โมเลกุลคริสตัลเหลวเรียงตัวเพื่อให้แสงในระดับต่างๆ ผ่านไปยังซับสเตรตที่สอง และสร้างสีและภาพที่คุณเห็นบนหน้าจอ
ข้อดีของหน้าจอ TFT Square ขนาด 10.1 นิ้ว
พื้นที่ที่มองเห็นได้มีขนาดใหญ่
หน้าจอ TFT Square ขนาด 10.1 นิ้ว มีพื้นที่การรับชมที่ใหญ่กว่าสำหรับการแสดงผลที่มีขนาดเท่ากัน
พวกเขามีจอแสดงผลคุณภาพสูง
ไม่มีรังสี ไม่มีการสั่นไหว ไม่ทำลายสุขภาพของผู้ใช้ โดยเฉพาะอย่างยิ่ง การเกิดขึ้นของหนังสืออิเล็กทรอนิกส์และวารสาร TFT Square Screen ขนาด 10.1 นิ้ว จะนำมนุษยชาติเข้าสู่ยุคของสำนักงานไร้กระดาษและการพิมพ์ไร้กระดาษ ก่อให้เกิดการปฏิวัติวิธีที่มนุษย์เรียนรู้ เผยแพร่ และบันทึกอารยธรรม
มีแอพพลิเคชั่นมากมาย
สามารถใช้งานได้ตามปกติในช่วงอุณหภูมิตั้งแต่ -20 องศา ถึง +50 องศา อุณหภูมิในการทำงานต่ำของหน้าจอ TFT Square ขนาด 10.1 นิ้วสามารถเข้าถึง - 80 องศาหลังจากการเสริมอุณหภูมิ สามารถใช้เป็นจอแสดงผลเทอร์มินัลมือถือ จอแสดงผลเทอร์มินัลเดสก์ท็อป และจอแสดงผลการฉายภาพหน้าจอขนาดใหญ่เป็นเทอร์มินัลการแสดงผลวิดีโอขนาดเต็มที่มีประสิทธิภาพที่ยอดเยี่ยม
มันใช้พลังงานน้อยมาก
หน้าจอแสดงผลทั่วไปประกอบด้วยวงจรภายในจำนวนมากที่ขับเคลื่อนหลอดแคโทด-เรย์ ซึ่งกินไฟมาก และยิ่งมีขนาดใหญ่ก็ยิ่งกินไฟมากขึ้น การใช้พลังงานของหน้าจอ TFT Square Screen ขนาด 10.1 นิ้วส่วนใหญ่จะใช้โดยอิเล็กโทรดภายในและ IC ไดรฟ์ ดังนั้นการใช้พลังงานจึงน้อยกว่ามาก
มันบางและเบา
หน้าจอ TFT Square ขนาด 10.1 นิ้วควบคุมสถานะโมเลกุลของคริสตัลเหลวผ่านอิเล็กโทรดบนหน้าจอแสดงผลเพื่อสร้างจอแสดงผล แม้ว่าหน้าจอจะขยายใหญ่ขึ้น แต่ระดับเสียงก็จะไม่เพิ่มขึ้น ในแง่ของน้ำหนัก เมื่อเปรียบเทียบกับพื้นที่แสดงผลเดียวกันของจอแสดงผลแบบเดิม จอแสดงผลนี้มีน้ำหนักเบากว่ามากและพกพาได้ง่ายกว่ามาก (เช่น แล็ปท็อป)
ประเภทของหน้าจอ TFT Square
จอ LCD สี (จอแสดงผลคริสตัลเหลว CSTN)
CSTN, LCD แบบสี super-twist nematic หรือ passive ใช้หลักการเทคโนโลยีเดียวกันกับ Monochrome LCD (โปรดดูข้อความก่อนหน้า) อย่างไรก็ตาม แทนที่จะใช้พิกเซลมืดเพียงจุดเดียว ด้วยการใช้ฟิลเตอร์สี แต่ละพิกเซลในจอแสดงผล CSTN จะแบ่งออกเป็นกลุ่มของ จุดสามจุด สีแดงหนึ่งจุด สีน้ำเงินหนึ่งจุด และสีเขียวหนึ่งจุด โดยทั่วไปจะจัดเรียงกันเป็นแถบ อุปกรณ์อิเล็กทรอนิกส์ของไดรฟ์ LCD จะใช้แรงดันไฟฟ้าที่แตกต่างกันไปขึ้นอยู่กับสีที่ต้องการสำหรับจุดสีทั้งสามจุด ซึ่งคลายคริสตัลเหลวออก ทำให้ปริมาณแสงที่แน่นอนผ่านแต่ละจุดสีเพื่อให้ได้สีหรือเฉดสีที่ต้องการ CSTN LCD สามารถนำเสนอชุดสีได้สูงสุด 65,000 สี และเหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการสี แต่ไม่จำเป็นต้องใช้ภาพเคลื่อนไหวที่เร็วมาก
สี TFT LCD (ทรานซิสเตอร์ฟิล์มบาง)
ทรานซิสเตอร์ฟิล์มบาง LCD โดยทั่วไปจะอธิบายองค์ประกอบควบคุมที่ควบคุมแต่ละพิกเซล ซึ่งทำให้เกิดคำว่า "Active Matrix LCD" แต่ละพิกเซลจะถูกแบ่งออกเป็นสามจุดอีกครั้ง สีแดง สีเขียว และสีน้ำเงิน ซึ่งสร้างโดยฟิลเตอร์สี และจัดเรียงในรูปแบบแถบหรือเดลต้า แต่ละจุดขับเคลื่อนด้วยทรานซิสเตอร์หนึ่งตัว กล่าวคือ ทรานซิสเตอร์สามตัวต่อหนึ่งพิกเซล คริสตัลเหลวที่อยู่ในสถานะ "ปิด" โดยไม่มีการใช้แรงดันไฟฟ้าจะปิดกั้นแสงทั้งหมดที่ผ่านเข้ามาจากแบ็คไลท์ แต่เมื่อแรงดันไฟฟ้าถูกนำไปใช้กับองค์ประกอบคริสตัลเหลว องค์ประกอบจะบิดงอได้ถึง 90 องศาเพื่อให้ระดับแสงผ่านได้ ทรานซิสเตอร์จะควบคุม ระดับความบิดเบี้ยวและความเข้มขององค์ประกอบสีแดง เขียว และน้ำเงินของแต่ละพิกเซลที่สร้างภาพบน LCD TFT LCD เหมาะอย่างยิ่งสำหรับการใช้งานทุกประเภทที่ต้องการการสลับภาพสีอย่างรวดเร็ว
OLED (ไดโอดเปล่งแสงอินทรีย์)
โครงสร้างพื้นฐานของ OLED หรือ OEL (อิเล็กโทรลูมิเนสเซนซ์แบบอินทรีย์) เป็นแซนวิชที่เกิดขึ้นจากแอโนดกึ่งตัวนำโปร่งใสบาง ๆ ที่ทำจากอินเดียมทินออกไซด์และแคโทดที่ทำจากโลหะทั้งสองด้านของสารตั้งต้นอินทรีย์ วัสดุอินทรีย์ประกอบด้วยชั้นส่งผ่านรู (HTL) ชั้นเปล่งแสง (EL) และชั้นส่งผ่านอิเล็กทรอนิกส์ (ETL) ชั้น EL ที่เปล่งแสงประกอบด้วยสารโพลีเมอร์ที่ช่วยให้เกิดการสะสมของสารประกอบอินทรีย์ในแถวและคอลัมน์บนพาหะแบบแบน (โดยปกติจะเป็นแก้ว) โดยใช้วิธีพิมพ์แบบง่ายๆ เพื่อสร้างเมทริกซ์ขนาดพิกเซล เมื่อใช้แรงดันไฟฟ้าที่ถูกต้อง รูจะถูกฉีดเข้าไปในขั้วบวกและประจุไฟฟ้าจากแคโทดจะถูกดึงเข้าหากันและรวมกันในชั้นเปล่งแสง ซึ่งจะทำให้พิกเซลปล่อยแสงออกมา ข้อดีหลักประการหนึ่งของ OLED ที่เหนือกว่าจอแสดงผลแบบเดิมก็คือ เนื่องจากพวกมันปล่อยแสงออกมา จึงไม่จำเป็นต้องมีแบ็คไลท์ ซึ่งทำให้เหมาะสำหรับการใช้งานที่ใช้พลังงานจากแบตเตอรี่
อะไรคือปัจจัยสำคัญที่ต้องพิจารณาเมื่อเลือกหน้าจอ Tft Square ขนาด 10.1 นิ้ว
มีหลายปัจจัยสำคัญที่ต้องพิจารณาเมื่อเลือกหน้าจอ TFT Square ขนาด 10.1 นิ้ว ซึ่งรวมถึงขนาดและความละเอียดของจอแสดงผล ความสว่างและคอนทราสต์ มุมมอง การสิ้นเปลืองพลังงาน ตลอดจนความทนทานและความน่าเชื่อถือ ในบทความนี้ เราจะดูแต่ละปัจจัยโดยละเอียดมากขึ้นเพื่อให้คุณได้รับข้อมูลที่จำเป็นในการตัดสินใจเลือกธุรกิจที่ดีที่สุด
ขนาดและความละเอียด
ปัจจัยที่สำคัญที่สุดประการหนึ่งที่ควรพิจารณาเมื่อเลือกจอภาพ TFT LCD ทรงสี่เหลี่ยมคือขนาดและความละเอียดของจอภาพ ปัจจัยเหล่านี้จะกำหนดจำนวนข้อมูลที่สามารถแสดงบนหน้าจอในคราวเดียวและข้อมูลมีความชัดเจนเพียงใด โดยทั่วไป จอแสดงผลขนาดใหญ่สามารถแสดงข้อมูลได้มากกว่า แต่ก็อาจมีราคาแพงกว่าและใช้พลังงานมากกว่าด้วย คุณต้องพิจารณาความละเอียดของจอภาพด้วย เนื่องจากจะเป็นตัวกำหนดความชัดเจนของภาพและข้อความที่แสดงบนหน้าจอ โดยทั่วไปแล้ว ความละเอียดที่สูงขึ้นจะทำให้ภาพที่คมชัดยิ่งขึ้น แต่ก็อาจต้องใช้พลังในการประมวลผลมากขึ้นและสิ้นเปลืองพลังงานแบตเตอรี่มากขึ้นด้วย
ความสว่างและคอนทราสต์
ปัจจัยสำคัญอีกประการที่ควรพิจารณาเมื่อเลือกหน้าจอ TFT Square ขนาด 10.1 นิ้วคือความสว่างและคอนทราสต์ของจอแสดงผล ความสว่างหมายถึงปริมาณแสงที่จอภาพปล่อยออกมา ในขณะที่คอนทราสต์หมายถึงความแตกต่างระหว่างส่วนที่มืดที่สุดและสว่างที่สุดของภาพ จอภาพที่มีความสว่างและคอนทราสต์ที่ดีสามารถแสดงภาพและข้อความได้อย่างชัดเจนแม้ในแสงแดดจ้าหรือในสภาพแสงน้อย จอภาพหลายจอยังมีการตั้งค่าความสว่างและคอนทราสต์ที่ปรับได้ ซึ่งมีประโยชน์หากคุณต้องการประหยัดแบตเตอรี่หรือปรับจอภาพให้เหมาะกับสภาพแสงที่แตกต่างกัน
มุมมอง
ปัจจัยสำคัญอีกประการหนึ่งที่ควรพิจารณาเมื่อเลือกจอภาพ TFT LCD ทรงสี่เหลี่ยมคือมุมมองของจอภาพ มุมมองหมายถึงมุมสูงสุดที่สามารถดูจอภาพได้ก่อนที่ภาพจะบิดเบี้ยวหรือมองเห็นได้ยาก นี่เป็นข้อพิจารณาที่สำคัญหากคุณวางแผนที่จะใช้จอแสดงผลในสภาพแวดล้อมที่หลากหลาย เช่น ร้านค้าปลีกหรือพื้นที่สาธารณะ จอภาพที่มีมุมมองกว้างจะทำให้ผู้คนสามารถรับชมจากมุมต่างๆ ได้ง่ายขึ้น ซึ่งมีประโยชน์ในการตั้งค่าประเภทนี้
การใช้พลังงาน
ปัจจัยสำคัญอีกประการที่ควรพิจารณาเมื่อเลือกหน้าจอ TFT Square ขนาด 10.1 นิ้วก็คือการใช้พลังงาน จอแสดงผลที่ใช้พลังงานน้อยกว่าจะประหยัดพลังงานได้มากกว่า และอาจต้องชาร์จหรือเปลี่ยนแบตเตอรี่บ่อยน้อยลง นี่อาจเป็นข้อพิจารณาที่สำคัญ ขึ้นอยู่กับว่าคุณวางแผนจะใช้จอภาพอย่างไร ตัวอย่างเช่น หากคุณวางแผนที่จะใช้จอแสดงผลในอุปกรณ์เคลื่อนที่ คุณอาจต้องการใช้แบตเตอรี่ที่มีอายุการใช้งานยาวนาน
ความทนทานและความน่าเชื่อถือ
สุดท้ายนี้ การพิจารณาความทนทานและความน่าเชื่อถือของหน้าจอ TFT Square ขนาด 10.1 นิ้วแบบสี่เหลี่ยมจัตุรัสเป็นสิ่งสำคัญ จอภาพที่ออกแบบมาอย่างดีที่ทำจากวัสดุคุณภาพสูงมีโอกาสน้อยที่จะแตกหักหรือทำงานผิดปกติ ซึ่งช่วยให้คุณประหยัดค่าใช้จ่ายในการซ่อมแซมหรือเปลี่ยนใหม่บ่อยครั้ง คุณอาจต้องการเลือกจอภาพที่ผ่านการทดสอบความทนทานและความน่าเชื่อถือ หรือแบบที่มีการรับประกัน
หน้าจอแสดงผล TFT (ทรานซิสเตอร์ฟิล์มบาง) ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ต่างๆ เนื่องจากมีคุณภาพของภาพสูง ความแม่นยำของสี และเวลาตอบสนองที่รวดเร็ว สถานการณ์การใช้งานทั่วไปบางประการสำหรับหน้าจอ TFT Square ขนาด 10.1 นิ้ว ได้แก่
เครื่องใช้ไฟฟ้า:จอแสดงผล TFT มักใช้ในสมาร์ทโฟน แท็บเล็ต กล้องดิจิตอล และอุปกรณ์เล่นเกมพกพา เนื่องจากมีสีสันสดใสและคุณภาพของภาพที่คมชัด
จอคอมพิวเตอร์:จอแสดงผล TFT แพร่หลายในจอคอมพิวเตอร์ โดยมีความละเอียดสูง อัตรารีเฟรชที่รวดเร็ว และการสร้างสีที่ยอดเยี่ยม ทำให้เหมาะสำหรับการใช้งานทั่วไปและระดับมืออาชีพ
การแสดงยานยนต์:หน้าจอ TFT สามารถพบได้ในแผงหน้าปัดรถยนต์ ระบบอินโฟเทนเมนต์ และระบบความบันเทิงที่เบาะหลัง ให้ภาพที่ชัดเจนและไดนามิกสำหรับการนำทาง ความบันเทิง และข้อมูลยานพาหนะ
อุปกรณ์อุตสาหกรรม:จอแสดงผล TFT ใช้ในแผงควบคุมทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ อุปกรณ์ทดสอบ และเครื่องจักรอื่นๆ ซึ่งให้ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมการทำงานที่หลากหลาย
เกมคอนโซล:จอแสดงผล TFT ถูกนำมาใช้ในคอนโซลเกมมือถือและอุปกรณ์เล่นเกม ให้กราฟิกที่สดใสและการเคลื่อนไหวที่ราบรื่นเพื่อประสบการณ์การเล่นเกมที่ดื่มด่ำ
ป้ายดิจิตอล:หน้าจอ TFT Square ขนาด 10.1 นิ้วใช้สำหรับการโฆษณาและการแสดงข้อมูลในพื้นที่สาธารณะ ศูนย์กลางการคมนาคม และสภาพแวดล้อมการค้าปลีก เนื่องจากมีความสว่างและการมองเห็นสูง
กระบวนการของหน้าจอ TFT Square
กระบวนการผลิตหน้าจอ TFT Square ขนาด 10.1 นิ้ว
ด้วยวิธีง่ายๆ เราสามารถแบ่งหน้าจอ TFT Square ขนาด 10.1 นิ้ว ออกเป็นสามส่วน จากล่างขึ้นบน คือ ระบบไฟ ระบบวงจร และระบบควบคุมแสงและสี ในกระบวนการผลิต เราจะเริ่มจากการควบคุมแสงและสีภายใน ระบบแล้วขยายออกไปทั้งโมดูล
คุ้นเคยกับการแบ่งกระบวนการผลิตหน้าจอ TFT Square ขนาด 10.1 นิ้วออกเป็นสามส่วนหลัก: อาร์เรย์ เซลล์ และโมดูล สองขั้นตอนก่อนหน้านี้เป็นเรื่องเกี่ยวกับการผลิตระบบควบคุมแสงและสี ซึ่งประกอบด้วย TFT, CF (ฟิลเตอร์สี) และ LC (ผลึกเหลว) โดยตั้งชื่อเซลล์ และขั้นตอนสุดท้ายคือการประกอบเซลล์ วงจร และระบบไฟ
เพื่อเพิ่มความสามารถในการผลิต ในขั้นตอนนี้ เราจะทำชุดขั้นตอนบนกระจกขนาดใหญ่ ซึ่งจะถูกตัดเป็นชิ้นเล็กๆ ในขั้นตอนต่อไป
ก่อนอื่น ให้ฉันแนะนำเนื้อหาสำคัญ ITO ให้กับคุณก่อน ITO ซึ่งเป็นตัวย่อของอินเดียมทินออกไซด์ มีลักษณะเป็นการนำไฟฟ้าและความโปร่งใสทางแสง อีกทั้งยังสามารถเกาะตัวเป็นฟิล์มบางได้ง่าย จึงมีการใช้กันอย่างแพร่หลายในการสร้างวงจรบนกระจก
ทีเอฟที
ฝากวัสดุเซมิคอนดักเตอร์และ ITO ตามลำดับที่ออกแบบไว้บนพื้นผิวแก้ว
การเคลือบสารไวแสง
เปิดรับแสงบางส่วน จากนั้นทำความสะอาดโฟโตรีซิสต์ที่ถูกเปิดเผย
ฉีกเซมิคอนดักเตอร์และ ITO โดยไม่มีฝาปิดโฟโตรีซิสต์เพื่อให้เป็นส่วนหนึ่งของวงจร
ทำความสะอาดโฟโตรีซิสต์ที่เหลืออยู่
ในการสร้างวงจรทั้งหมด เรามักจะต้องทำซ้ำขั้นตอนนี้ 5 ครั้ง
ซีเอฟ
สร้างเมทริกซ์สีดำบนพื้นผิวแก้วเป็นขอบเขตโดยใช้วิธี PR
เคลือบวัสดุสีแดง เขียว และน้ำเงินภายในเมทริกซ์สีดำแยกกันโดยใช้วิธี PR
เคลือบโอเวอร์คัฟเวอร์บนเลเยอร์ RGB (แดง เขียว และน้ำเงิน)
ฝากวงจร ITO
2. เซลล์
ในขั้นตอนนี้ เราจะประกอบกระจก TFT และ CF และเติม LC ในเวลาเดียวกัน
เคลือบฟิล์มโพลีอิไมด์ เพื่อใช้จำกัดทิศทางเริ่มต้นของโมเลกุล LC ที่ด้าน ITO ของกระจก TFT และ CF
ใช้กาวสร้างขอบเขตสำหรับ LC บนกระจกทั้งสองข้าง และบนกระจก CF ให้ทากาวนำไฟฟ้าอีกหนึ่งชั้น ซึ่งจะทำให้โมเลกุล LC เชื่อมโยงไปยังวงจรควบคุม
กรอก LC ภายในขอบเขต
ติดกระจกสองใบเข้าด้วยกันแล้วตัดกระจกขนาดใหญ่เป็นชิ้นเล็กตามมาตรฐาน
ติดฟิล์มโพลาไรเซอร์ไว้ที่ทั้งสองด้านของกระจกที่มีรอยบาก
ขั้นแรกให้เชื่อมโยงเซลล์กับระบบวงจร
เชื่อมโยงเซลล์กับ IC ไดรเวอร์
เชื่อมโยงไดรเวอร์ IC กับ FPC (วงจรพิมพ์แบบยืดหยุ่น)
เชื่อมโยง FPC กับ PCBA ภายนอก (ชุดแผงวงจรพิมพ์)
ต่อไปก็เตรียมระบบไฟ
ติดแหล่งกำเนิดแสง ซึ่งมักจะเป็น LED หรือ CCFL บนแผ่นนำแสงซึ่งมีฟิล์มสะท้อนแสงอยู่ข้างใต้
วางฟิล์มกระจายแสงและฟิล์มปริซึมลงบนแหล่งกำเนิดแสงตามลำดับ เมื่อใช้ร่วมกับฟิล์มสะท้อนแสง ฟิล์มทั้งสองนี้จะใช้ในการเปลี่ยนแสงจุดจากแหล่งกำเนิดแสงให้เป็นแสงในพื้นที่ และเพิ่มความเข้มของแสง
เชื่อมโยงแหล่งกำเนิดแสงเข้ากับวงจรควบคุมไฟ ซึ่งเป็น PCBA ประเภทอื่นเสมอ
ในขั้นตอนสุดท้าย เราจำเป็นต้องประกอบสิ่งเหล่านี้ทั้งหมดเข้ากับกรอบหน้าจอ และทำการทดสอบอายุ
หากคุณเคยประหลาดใจกับสีสันสดใสและภาพที่คมชัดบนหน้าจอสมาร์ทโฟน แท็บเล็ต หรือคอมพิวเตอร์ของคุณ คุณคงเคยพบกับหน้าจอ TFT Square ขนาด 10.1 นิ้ว TFT ย่อมาจาก Thin Film Transistor เป็นเทคโนโลยีที่ปฏิวัติโลกแห่งจอแสดงผลอิเล็กทรอนิกส์
ทีเอฟเอฟ เมทริกซ์
หัวใจของหน้าจอ TFT Square ขนาด 10.1 นิ้วทุกจอคือเมทริกซ์ TFT หรือที่เรียกว่าแอคทีฟเมทริกซ์ การจัดเรียงทรานซิสเตอร์ขนาดเล็กที่ซับซ้อนนี้ทำหน้าที่เป็นศูนย์ควบคุม ช่วยให้สามารถควบคุมแต่ละพิกเซลบนหน้าจอได้อย่างแม่นยำ ทรานซิสเตอร์เหล่านี้มีหน้าที่ควบคุมปริมาณกระแสที่ไหลผ่านแต่ละพิกเซล โดยกำหนดความสว่างและสีของพิกเซล เมทริกซ์ TFT คือสิ่งที่ทำให้หน้าจอ TFT Square ขนาด 10.1 นิ้วแตกต่างจากเมทริกซ์แบบพาสซีฟ ช่วยให้เวลาตอบสนองเร็วขึ้นและปรับปรุงคุณภาพของภาพ
ฟิลเตอร์สี
เคยสงสัยบ้างไหมว่าหน้าจอ TFT Square ขนาด 10.1 นิ้วให้สีสันสดใสเช่นนี้ได้อย่างไร ใส่ฟิลเตอร์สี! ฟิลเตอร์สีมีบทบาทสำคัญในการยกระดับประสบการณ์การมองเห็นด้วยการอนุญาตให้แต่ละพิกเซลแสดงสีเฉพาะ ประกอบด้วยพิกเซลย่อยสีแดง เขียว และน้ำเงิน (RGB) เล็กๆ ซึ่งรวมกันเพื่อสร้างเฉดสีและเฉดสีที่หลากหลาย ฟิลเตอร์เหล่านี้ได้รับการจัดเรียงอย่างพิถีพิถันกับเมทริกซ์ TFT เพื่อให้มั่นใจว่าการแสดงสีที่แม่นยำและภาพที่สมจริง
แบ็คไลท์
ในการส่องสว่างหน้าจอ TFT Square ขนาด 10.1 นิ้วและทำให้มองเห็นได้อย่างมหัศจรรย์ เราจำเป็นต้องมีแบ็คไลท์ แสงพื้นหลังเป็นองค์ประกอบสำคัญที่ให้แสงสว่างที่จำเป็นสำหรับหน้าจอ โดยทั่วไป หน้าจอ TFT Square ขนาด 10.1 นิ้วจะใช้หลอดฟลูออเรสเซนต์แคโทดเย็น (CCFL) หรือไดโอดเปล่งแสง (LED) เป็นแหล่งกำเนิดแสง ไฟแบ็คไลท์ LED ได้รับความนิยมเนื่องจากประสิทธิภาพการใช้พลังงานและการสร้างสีที่เหนือกว่า ช่วยให้คอนทราสต์ดีขึ้น สีดำเข้มขึ้น และภาพที่คมชัดยิ่งขึ้น จึงช่วยยกระดับประสบการณ์การรับชมโดยรวม
ฟิลเตอร์โพลาไรซ์
ฟิลเตอร์โพลาไรซ์คือฮีโร่ของหน้าจอ TFT Square ขนาด 10.1 นิ้ว ฟิล์มบางเหล่านี้ช่วยควบคุมแสงที่เข้าและออกจากจอแสดงผล ลดแสงจ้าและเพิ่มการมองเห็น ด้วยการกรองคลื่นแสงแบบเลือกสรร ฟิลเตอร์โพลาไรซ์จะปรับปรุงคอนทราสต์และลดการสะท้อน ทำให้จอแสดงผลอ่านได้ง่ายขึ้นแม้ในสภาพแสงจ้า โดยทำงานควบคู่กับเมทริกซ์ TFT ฟิลเตอร์สี และแบ็คไลท์เพื่อสร้างสภาพแวดล้อมในการรับชมที่สวยงามและสบายตา
พื้นผิวกระจก
สุดท้ายแต่ไม่ท้ายสุด พื้นผิวกระจกทำหน้าที่เป็นรากฐานสำหรับหน้าจอ TFT Square ขนาด 10.1 นิ้วทั้งหมด มันให้ความสมบูรณ์ของโครงสร้าง ปกป้องชั้นที่ละเอียดอ่อนทั้งด้านบนและด้านล่าง พื้นผิวกระจกได้รับการออกแบบทางวิศวกรรมให้มีความโปร่งใสเพื่อให้แสงผ่านได้โดยไม่มีสิ่งกีดขวาง นอกจากนี้ ยังผลิตขึ้นอย่างแม่นยำเพื่อรักษาความสม่ำเสมอทั่วทั้งพื้นผิว ทำให้ได้คุณภาพของภาพที่สม่ำเสมอตั้งแต่ขอบจรดขอบ
โรงงานของเรา
เซินเจิ้น Hongrui Optoelectronic Technology Co., Ltd., จอแสดงผล LCD ระดับมืออาชีพ, โมดูล LCM LCD, แหล่งแสงพื้นหลัง LED, การพัฒนาการออกแบบหน้าจอสัมผัส TP, การผลิต ด้วยกลุ่มบุคลากรด้านวิศวกรรมและเทคนิคคุณภาพสูงที่มีประสบการณ์ เพื่อมอบผลิตภัณฑ์และบริการที่มีคุณภาพให้กับคุณ
คำถามที่พบบ่อย
